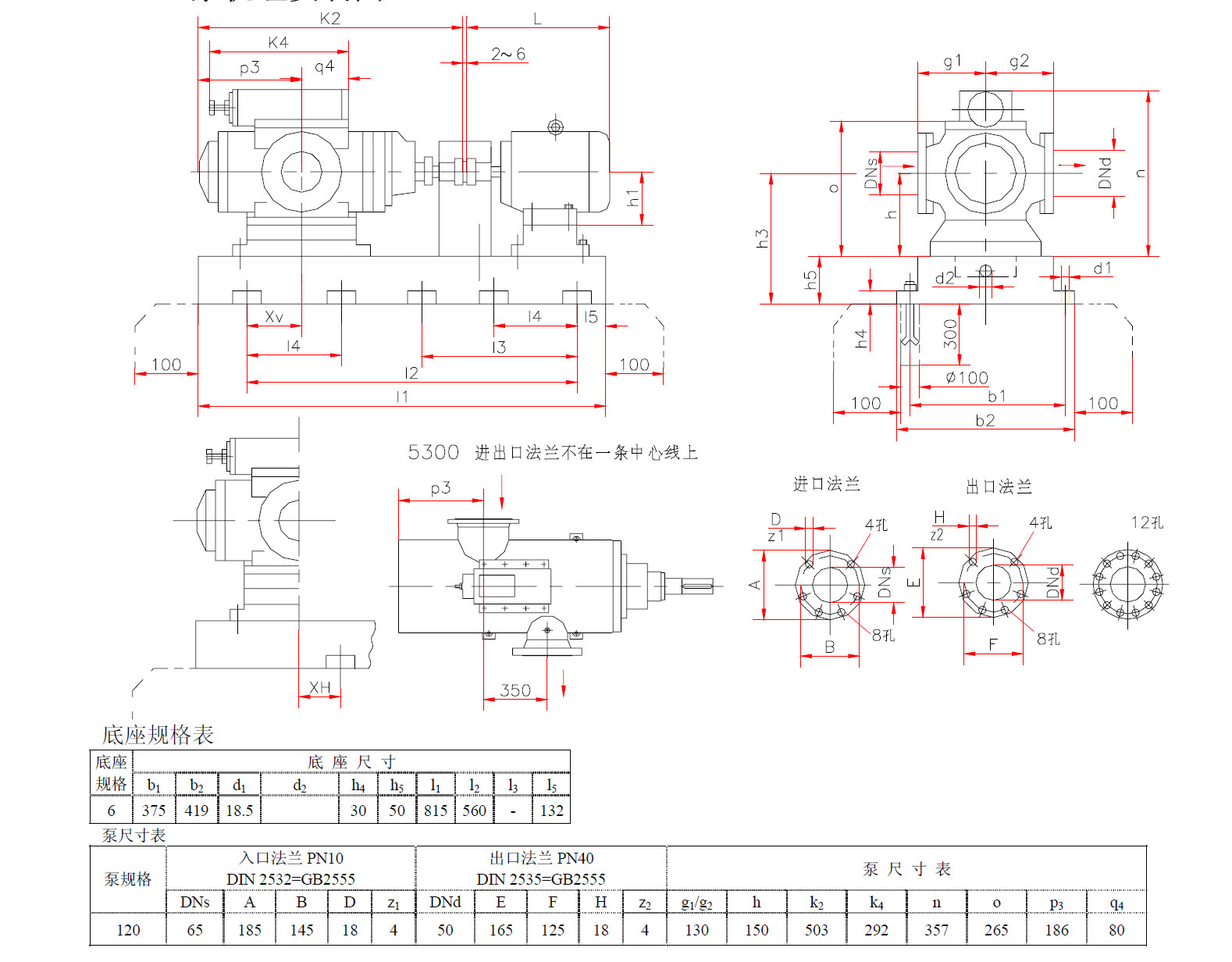

稀油站潤滑油泵SNH120R42U12.W21三螺桿泵安裝尺寸圖配3KW-4電機,該泵進口口徑為65,出口口徑為50

我公司生產的三螺桿泵是按國家標準GB10887-89設計、制造。三螺桿泵是一種轉子式容積泵，主要是利用螺桿嚙合的原理，依靠旋轉的螺桿在泵套內相互嚙合，把被輸送的介質封閉在嚙合腔內，沿螺桿軸向連續勻速地推至排出口，為系統提供穩定的壓力。

1、應進行聲波液面測定，確定產液面與泵吸入口的相對深度。若液面高于泵吸入口，那么井不可能以大產量開采。如果是氣干擾影響產率，則液面高于泵吸入口；若是抽量過大導致低產，則液面應在三螺桿泵吸入口處或附近。

2、示功計測定泵充滿系數百分率，應用綜合數據采集系統可同時獲得馬達功率和示功數據。示功圖的主要用途之一是診斷泵是怎樣運行的和分析井下問題。應用生產液面測量結合示功圖可了解井是否以大產量生產、液柱高度是否高于泵吸入口深度、泵是否不完全充滿和游離氣是否沿套管環空向上運移。

3、診斷低能效井。診斷的方法是確定抽油系統的總效率，而確定總效率只需測量輸入原動機的功率、測定井底生產壓力和精確的生產測試數據。一般游梁式抽油系統的總效率應為50％左右，若低于此應提高其性能。提高總效率的技術包括保持高容積效率（泵的規格與井筒注入量匹配、消除氣干擾、用抽空控制器或定時器控制抽油）和換掉過大的電動機。

4、井下氣分離。無效的泵運轉常是氣干擾造成的，可通過聲波液面測量和示功圖進行診斷。好是將泵吸入口置于流體進入層段的下方，若置于上方則應使用氣體分離器。若閥座短節布置于流體進入層段底部以下至少10ft，則在環空中可發生有效氣分離，此時套管起分離器外筒的作用。但井的條件常不容許將泵置于流體進入層下方，則考慮用井下氣分離器。常規的氣分離器由流體進入部分（如射孔短節）、外筒（如底部有堵頭的一節油管）和泵底部的封液管組成。

5、控制泵排量，可通過調節4種參數進行控制：柱塞尺寸、沖程長度、泵沖數、每日運轉時間。因起出設備費用大，通常不更換尺寸不合適的泵。簡單的做法是改變地面設備的配置，如移動游梁拉桿來改變地面和泵的沖程長度；其次是換掉馬達皮帶輪來控制泵的沖數。三螺桿泵容積與井產能的匹配問題可通過改變?nèi)者\轉時間來實現，以下幾種裝置能用來控制運轉時間：空抽控制器、間隔定時器和百分率定時器?？粘榭刂破魅魴z測到泵不完全充滿就停泵。定時器控制泵的運轉時間，較便宜且操作簡單。

三螺桿泵(SNH三螺桿泵,3GR三螺桿泵)適用于輸送各種無腐蝕性油類及類似油和潤滑性液體。輸送液體的粘度范圍一般為3.0～760mm2/S(1.2～100°E)，高粘度介質可通過加溫降粘后輸送。其溫度一般不超過350℃。
