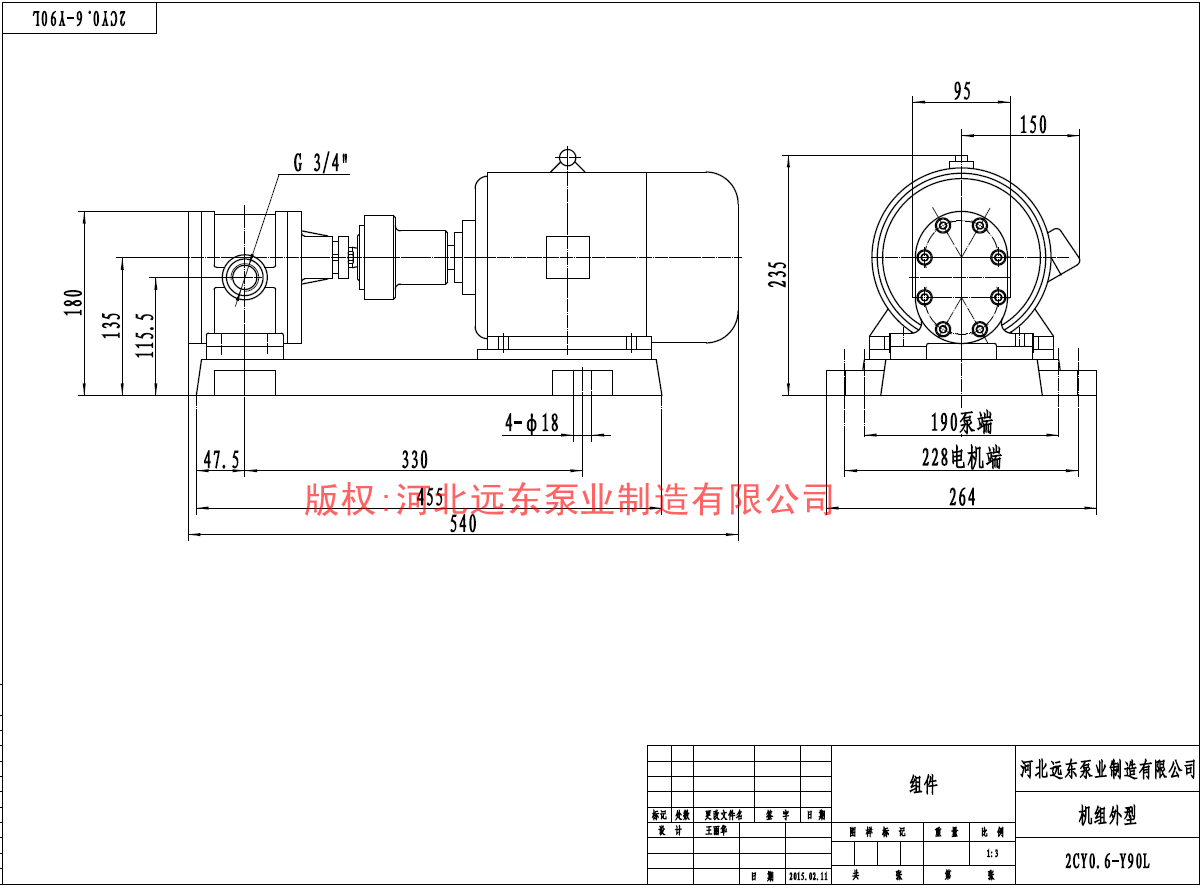

2CY0.6輸油齒輪泵配1.5kw電機安裝尺寸圖,該泵流量0.6m3/h,壓力2.5Mpa,配用電機轉速1450r/min.

工作原理

2CY齒輪油泵系容積式泵,主,被動齒輪與泵體,左右泵蓋組成進油,出油二個封閉空間,當齒輪轉動時,進油腔的容積,由于嚙合齒不斷脫開,而由小變大.形成真空,將液體吸入,有齒谷帶往油腔,而出油腔容積,由于嚙合齒的不斷進入嚙合而大變小,油液受壓縮而被排出,從而達到輸送油料的目的.

結構特點

本系列齒輪泵主要有齒輪,軸,泵體,泵蓋,軸承套,軸端密封等組成.齒輪經氮化處理有較高的硬度和耐磨性.與軸一同安裝在可更換的軸套內運轉.泵內全部零件的潤滑均在泵工作時利用輸送介質而自動達到.泵內四個軸承套在泵內浮動安裝,隨工作壓力大小自動調整端面間隙,因此泵的壓力穩定,輸出流量脈動小,溶積效率高.從主軸外伸端向泵看,為順時針旋轉.
