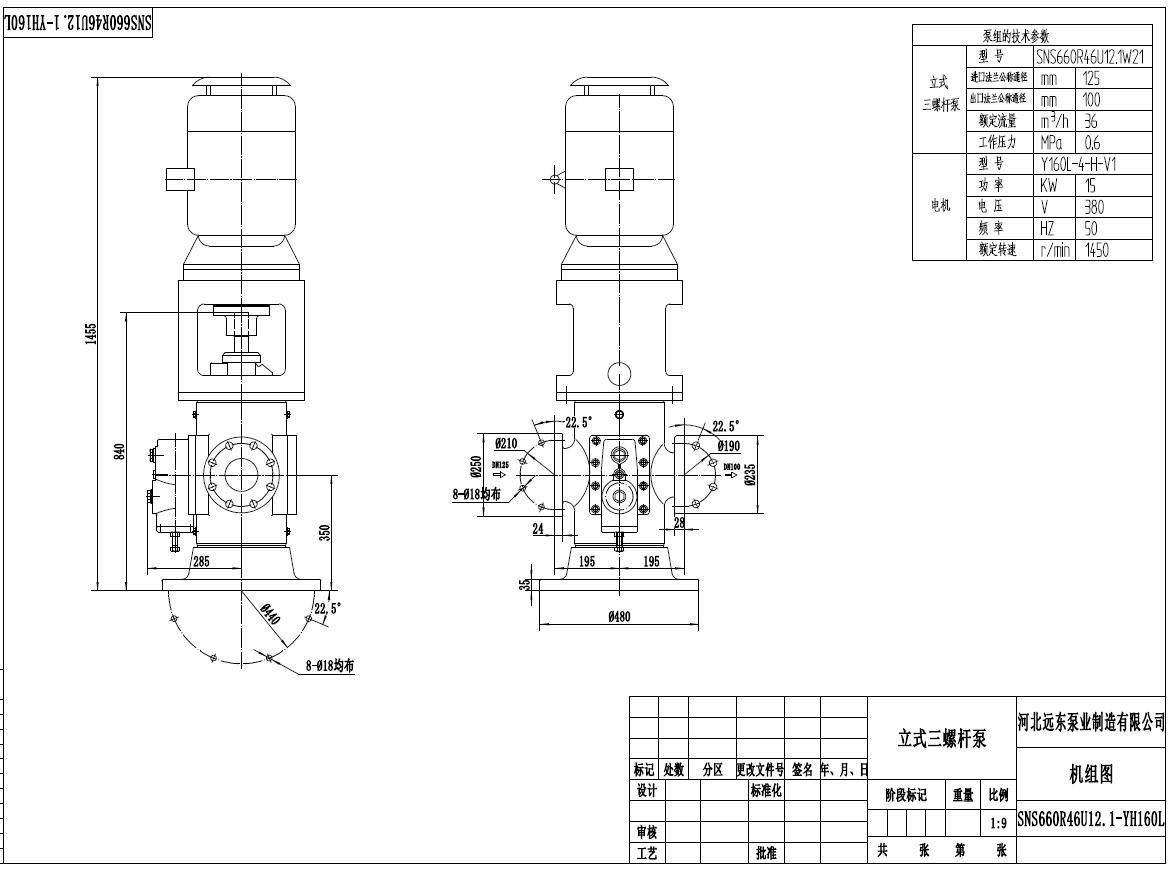

電動預供油泵SNS660R46U12.1W21立式三螺桿泵尺寸圖,該泵進口125,出口100,配用電機Y160L-4-V1,泵流量為36m3/h,壓力0.6Mpa.

三螺桿泵的主要零件是一個泵套、一個泵體和三根相互嚙合的螺桿。其中一根與原動機連接，叫主動螺桿;另兩根在主桿兩側，隨主動螺桿作反向旋轉，稱為從動螺桿。主、從動螺 桿的螺紋均為雙頭螺紋。這五個零件組裝在一起就形成一個個彼此隔離的密封腔，把泵的吸入口與排出口隔開。當主動螺桿轉動時，隨著螺桿的轉動和嚙合，這些密封空間在泵的吸入端不斷形成，將吸入室中的液體封入其中，并自吸入室沿螺桿軸向連續移至排出端，將封閉在各空間中的液體不斷排出，猶如一螺母在螺紋回轉時被不斷向前推進的情形那樣。每一個密封空間所占有的軸向長度恰好等于累桿的導程 。因此，為了使螺桿能吸、排油口分隔開來，螺桿的螺紋段的長度至少要大于一個導程。

三螺桿泵的應用

螺桿泵可以廣泛用于下列工業部門，輸送各種介質。

化學工業：酸、堿、鹽液，各種粘滯、糊狀乳狀化學漿液。

勘探采礦：各種鉆探泥漿、采礦用水、浮先漿狀物和浮液。

造船業：船底污水、污油、各種燃油淡水。

陶瓷工業：陶土、粘土、釉料。

能源工業：各種燃油、油煤漿、水煤漿、煤泥及核廢料。

污水處理：污水、污油、淤泥。

造紙業：各種纖維素紙漿、涂料、黑液。

醫藥、食品、化妝工業。各種糧漿果漿、淀粉糊、膏劑、母液、薯泥、酒及酒糟等。

其它農林牧副漁業：也有廣泛用途。

螺桿泵是一種新型的輸送液體的機械,具有結構簡單、工作安全可靠,使用維修方便、出液連續均勻、壓力穩定等優點。
