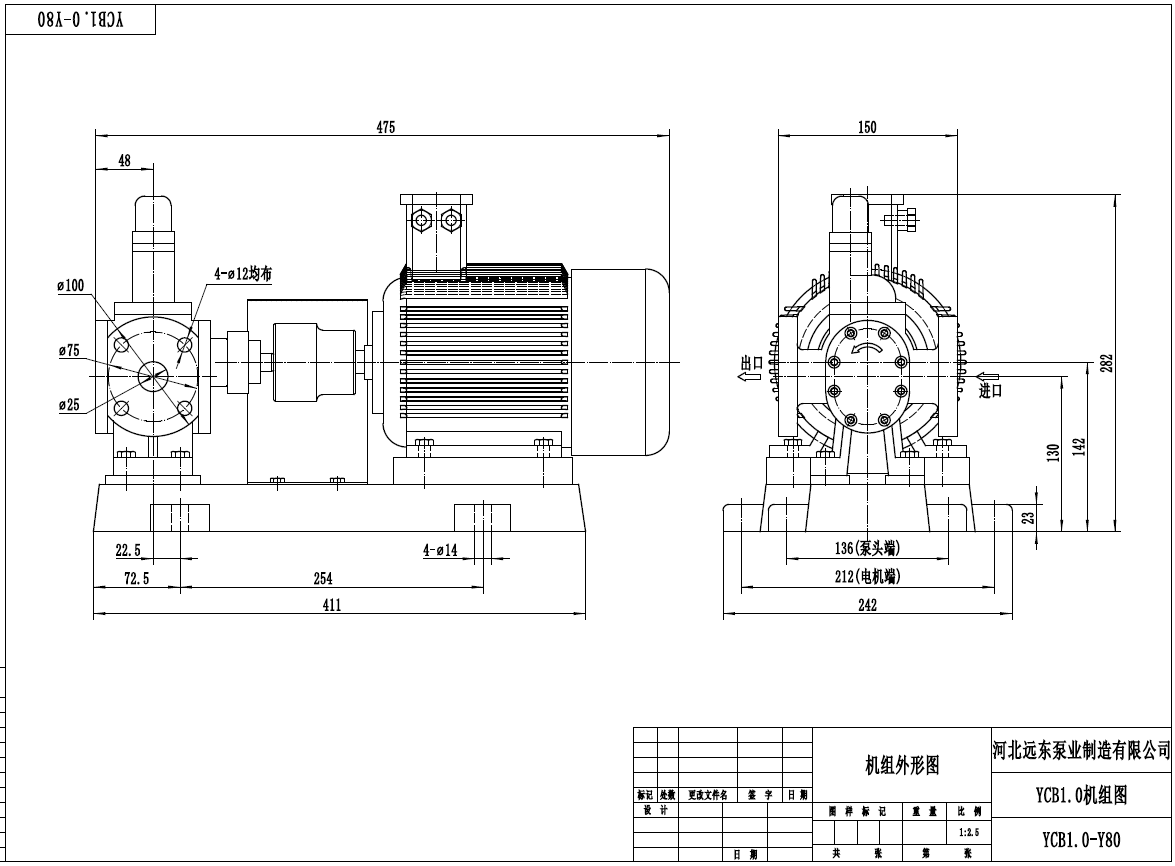

潤滑油泵YCB1圓弧齒輪泵配0.75kw-4電機安裝尺寸圖,該泵流量1m3/h,壓力0.6Mpa.進口,出口口徑25,吸入真空高度3米.

YCB系列圓弧齒輪泵結構特點：

圓弧齒輪泵軸端密封設計為兩種形式，一種是機械密封，另一種是填料密封，可根據具體使用情況和用戶要求確定。如液體有腐蝕性，溫度在80℃-270℃以內時可特殊定貨。

YCB系列圓弧齒輪泵運行維護：

   （1）啟動前檢查全部管路法蘭，接頭的密封性。

   （2）盤動聯軸器，無摩擦及碰撞聲音。

   （3）首次啟動應向泵內注入輸送液體。

   （4）啟動前應全開吸入和排出管路中的閥門，嚴禁閉閥啟動。

   （5）驗證電機轉動方向后，啟動電機。

YCB圓弧齒輪泵是容積泵的一種，由兩個齒輪、泵體與前后蓋組成兩個封閉空間，當齒輪轉動時，齒輪脫開側的空間的體積從小變大，形成真空，將液體吸入，齒輪嚙合側的空間的體積從大變小，而將液體擠入管路中去。吸入腔與排出腔是靠兩個齒輪的嚙合線來隔開的。

YCB齒輪泵與漸開線齒輪相比，最大突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損，運轉平衡，無困液現象，噪聲低，壽命長，效率高。該泵擺脫了傳統設計的束縛，使圓弧齒輪泵在設計，生產和使用上進入了一個新的領域。
