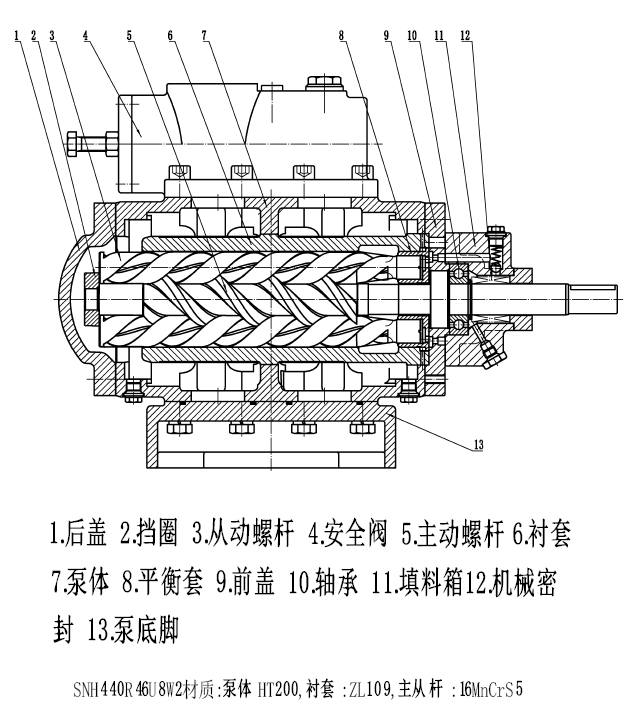

SNH三螺桿泵U12.1機械密封結構圖,該泵由后蓋,擋圈,從動螺桿,安全閥,主動螺桿,襯套,泵體,前蓋,軸承,填料箱,機械密封和泵底腳組成.

螺桿泵的安裝方法

   所有的管路、閘閥、閥都應在安裝前沖洗干凈，否則安裝中殘留物，如：焊渣、鋼粒、螺母、螺絲等將會損壞泵的內部。

   泵底座必須平穩的安放在地基上，地腳螺釘必須擰緊。

   聯軸器的同軸度，直線度必須用鋼直尺、塞尺從四個方向上檢查。

   裝配后應能用手輕松轉動主桿。

   吸入和排出管道必須與泵體法蘭連接正確，絕對不能為使吸入和排出管道就位而用螺栓錯動泵體，同時不要忘記放墊片。

   若可能，泵吸入、排出管道的公稱尺寸應保證吸入管道流速不大于1m/s，排出管道流速不大于2m/s。

連接壓力表和真空表。
